Эффективное применение плит Green Board

Эффективное применение плит Green Board® в сегменте "Стеновые материалы"


Вариант 1. Под штукатурку

  • 1. Внутренняя обшивка – плита GB600-25

  • 2. Пароизоляция

  • 3. Утеплитель – базальтовая вата

  • 4. Каркас – деревянный брус

  • 5. Гидро,-ветрозащита

  • 6. Наружная обшивка – плита GB600-25

  • 7. Отделка: грунт глубокого проникновения; штукатурно-клеевая смесь; стеклотканая сетка с ячейкой 5*5мм; штукатурно-клеевая смесь; грунт; эластичная штукатурка

  • 8. Саморез

Примечание: в данном варианте стены возможно использовать в качестве каркаса металлический профиль; в качестве утеплителя плиту GB1 (при этом пароизоляционная пленка не применяется).

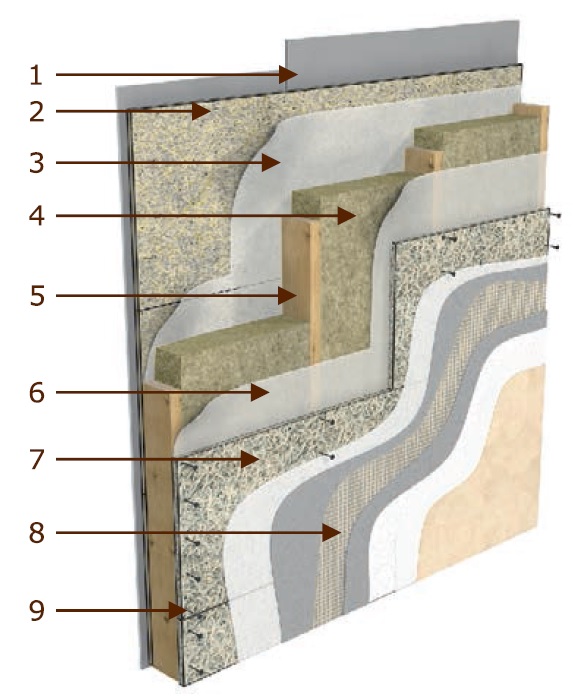

Вариант 2. Под окраску

  • 1. Гипсокартон

  • 2. Внутренняя обшивка – плита GB3-10, GB3-12, GB1050-10, GB1050-12

  • 3. Пароизоляция

  • 4. Утеплитель – базальтовая вата

  • 5. Каркас – деревянный брус

  • 6. Гидро,-ветрозащита

  • 7. Наружная обшивка – плита GB600-25

  • 8. Отделка: грунт глубокого проникновения; штукатурно-клеевая смесь; стеклотканая сетка с ячейкой 5*5мм; штукатурно-клеевая смесь; грунт; шпатлевка финишная для наружных работ; грунт; краска

  • 9. Саморез

Примечание: в данном варианте стены возможно использовать в качестве каркаса металлический профиль (при этом пароизоляционная пленка не применяется)

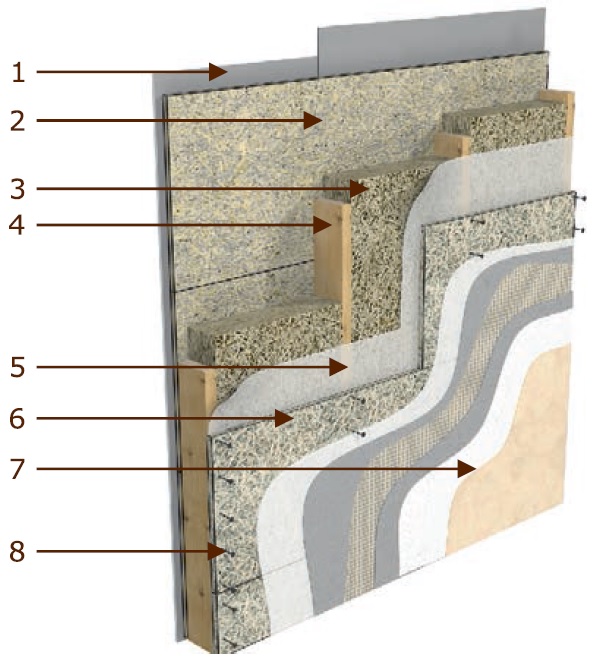

Вариант 3. Под окраску

  • 1. Гипсокартон

  • 2. Внутренняя обшивка – плита GB3-10, GB3-12, GB1050-10, GB1050-12

  • 3. Утеплитель – плита GB1 (толщина по расчету)

  • 4. Каркас – деревянный брус

  • 5. Гидро,-ветрозащита

  • 6. Наружная обшивка – плита GB600-25

  • 7. Отделка: грунт глубокого проникновения; штукатурно-клеевая смесь; стеклотканая сетка с ячейкой 5*5мм; штукатурно-клеевая смесь; грунт; шпатлевка финишная для наружных работ; грунт; краска

  • 8. Саморез

Примечание: в данном варианте стены возможно использовать в качестве каркаса металлический профиль.


Вариант 4. Вентилируемый фасад

  • 1. Внутренняя обшивка – плита GB600-25

  • 2. Пароизоляция

  • 3. Утеплитель – базальтовая вата

  • 4. Каркас – металлический профиль (ЛСТК)

  • 5. Гидро,-ветрозащита

  • 6. Наружная обшивка – плита GB3-10, GB3-12, GB1050-10, GB1050-12

  • 7. Обрешетка

  • 8. Навесной (вентилируемый фасад): сайдинг, блок-хаус, клинкерный щит и т.п.

  • 9. Саморез

Примечание: в данном варианте стены возможно использовать в качестве утеплителя плиту GB1 (при этом пароизоляционная пленка не применяется). Плиту крепить к каркасу саморезами. Расстояние между саморезами - 100 мм. От края плиты отступить не менее 15-20мм.

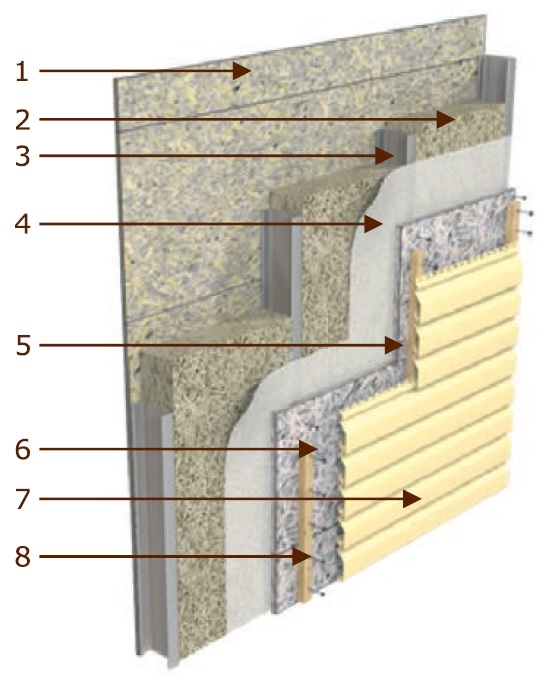

Вариант 5. Вентилируемый фасад

  • 1. Внутренняя обшивка – плита GB600-25

  • 2. Утеплитель – плита GB1 (толщина по расчету)

  • 3. Каркас – металлический профиль (ЛСТК)

  • 4. Гидро,-ветрозащита

  • 5. Наружная обшивка – плита GB3-10, GB3-12, GB1050-10, GB1050-12

  • 6. Обрешетка

  • 7. Навесной (вентилируемый фасад): сайдинг, блок-хаус, клинкерный щит и т.п.

  • 8. Саморез

Примечание: Плиту крепить к каркасу саморезами. Расстояние между саморезами - 100 мм. От края плиты отступить не менее 15-20мм.

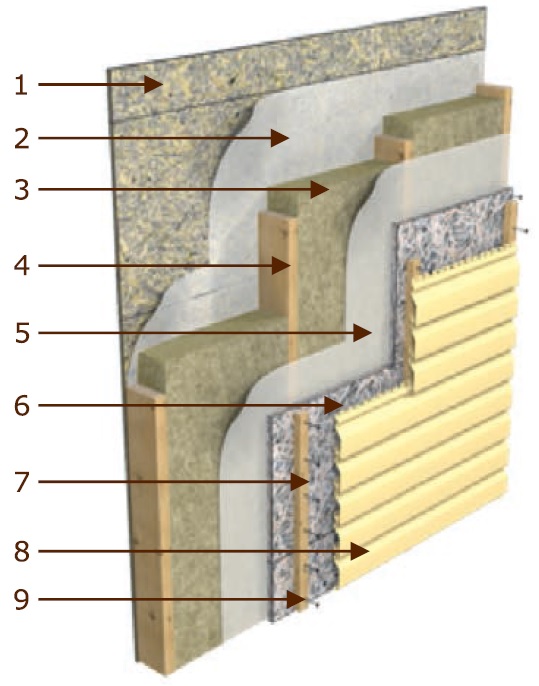

Вариант 6. Вентилируемый фасад

  • 1. Внутренняя обшивка – плита GB600-25

  • 2. Пароизоляция

  • 3. Утеплитель – базальтовая вата

  • 4. Каркас – брус деревянный

  • 5. Гидро,-ветрозащита

  • 6. Наружная обшивка – плита GB3-10, GB3-12, GB1050-10, GB1050-12

  • 7. Обрешетка

  • 8. Навесной (вентилируемый фасад): сайдинг, блок-хаус, клинкерный щит и т.п.

  • 9. Саморез

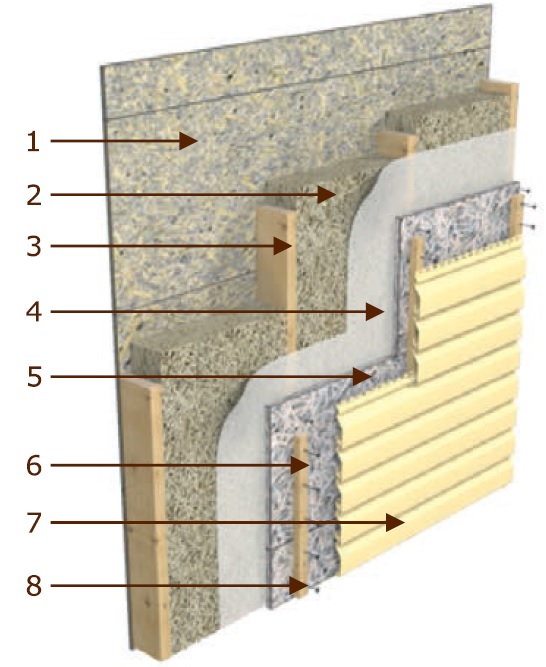

Вариант 7. Вентилируемый фасад

  • 1. Внутренняя обшивка – плита GB600-25

  • 2. Утеплитель – плита GB1 (толщина по расчету)

  • 3. Каркас – брус деревянный

  • 4. Гидро,-ветрозащита

  • 5. Наружная обшивка – плита GB3-10, GB3-12, GB1050-10, GB1050-12

  • 6. Обрешетка

  • 7. Навесной (вентилируемый фасад): сайдинг, блок-хаус, клинкерный щит и т.п.

  • 8. Саморез


Вариант 8.

  • 1. Внутренняя обшивка – плита GB600-25

  • 2. Утеплитель – плита GB1 (толщина по расчету)

  • 3. Каркас - брус деревянный

  • 4. Наружная обшивка – плита GB3-10, GB3-12, GB1050-10, GB1050-12

  • 5. Гидро,-ветрозащита

  • 6. Обрешетка

  • 7. Дополнительное утепление - плита GB1 (толщина по расчету)

  • 8. Саморез

  • 9. Тарельчатый дюбель

  • 10. Навесной (вентилируемый фасад): сайдинг, блок-хаус, клинкерный щит и т.п.

Примечание: в данном варианте стены возможно использовать в качестве каркаса металлический профиль (ЛСТК).
